自动化监控系统

热网动态平衡分析与控制

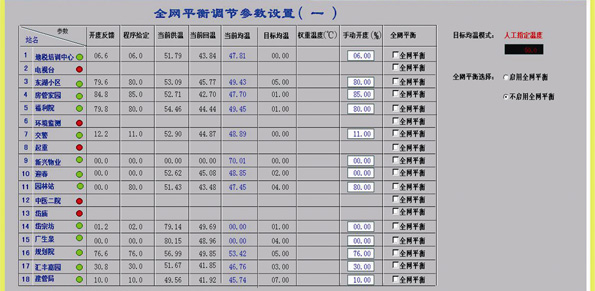

全网平衡控制

全网动态水力平衡分析计算:
根据实时数据,对全网进行动态的水力平衡分析,计算全网最不利点及其参数。可以对全网所有站进行综合分析;可以 查询全网热源、换热站、公共建筑、管道的运行数据,包括压力、温度、流量、热量、压降、管网热损失等数据。找到全网供热参数最高的站,找出全网不符合供热 参数条件的站,为管网自动调节、控制提供基础数据。

全网动态平衡控制功能:
系统能够根据动态水力平衡分析计算结果,确定全网综合调节控制方案。分析计算出在当前热源输出条件下全网最佳的平衡控制方案,确定每个换热站节参数,自动将控制数据下达到每个控制器中,实现全网自动平衡控制。

初调节控制:
在供暖准备期,系统能够根据全网负荷、管网特性、热源参数等,自动进行全网初调节计算,计算出每个换热站阀门初始开度,自动将阀门初调节参数下达到控制器中,在较短的时间内建立起管网初始水力工况,保证所有用户都能够得到及时准确地供热服务。

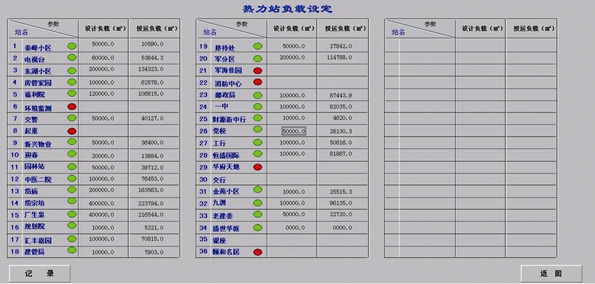

各站负载设置

通过对-采集上来的热力站、管网关键节点的实时运行数据进行运算处理、趋势分析。

经数据处理后,计算得出全网电动调节阀的目标参数,下传至所有电动调节阀并进行全网平衡控制。最大程度上避免管网的水力振荡、温度飘移,保证系统的稳定、高效、节能运行。

全网平衡软件,从热网控制系统上位组态软件中读取数据,这些数据包括热力站内的一次网供回水力、二次网供回水温度、一次网电动阀门开度、室外温度等参数,同时包括能耗类的流量、热量(瞬时值、累计值)等参数。

全网平衡软件根据取得的运行参数信息,采用一定的控制算法,得出一次网电动阀门的目标参数,并回传给热网控制系统。从而控制一次网电动阀门的动作,降低热网运行的热力失调,达到平衡、均匀供热的目的。

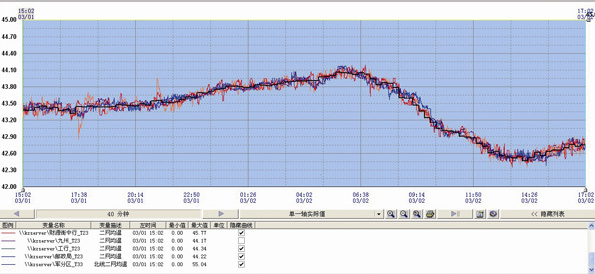

全网平衡效果

1.控制方式选择功能(人工指定、全网平衡、温度补偿);

2.控制目标的选择(温度、流量、热量、开度);

3.负荷预测、效果跟踪功能(曲线、图表);

4.阀位自动跟踪功能(分析开度周期,对比运行影响);

5.权重修正功能;

6.最佳节能运行。
